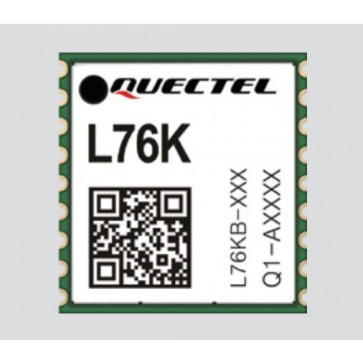

ماژول Quectel L76K GNSS 3G 4G برای دوربین دیجیتال ردیاب خودرو

ماژول Quectel L76K GNSS 3G 4G برای دوربین دیجیتال ردیاب خودرو

مشخصات فنی:

ماژول Quectel L76K GNSS

* GNSS: GPS/BeiDou/QZSS/GLONASS

* فاکتور فرم: LCC

* ابعاد: 10.1 × 9.7 × 2.0 میلی متر

* وزن: 0.4 گرم

* دمای عملیاتی: -40 درجه سانتیگراد تا +85 درجه سانتیگراد

* دمای نگهداری: -40 درجه سانتیگراد ~ 90 + درجه سانتیگراد

* راه حل تراشه: AT6558R

* گیرنده باند L1 (کد C/A) شماره کانال: 32 آهنگ/ 46 Acq

* گیرنده باند L1 (کد C/A) SBAS: WAAS / EGNOS / MSAS / GAGAN

* A-GNSS: پشتیبانی می شود

*حساسیت:
- جذب خودکار: -148dBm
- جذب مجدد: -160dBm
- ردیابی: -162dBm

* TTFF (زمان برای اولین تعمیر)
- شروع سرد: کمتر از 30 ثانیه، خودکار، <15.5 ثانیه، با EASY™
- شروع گرم: <2 ثانیه، خودمختار، <2 ثانیه، با EASY™
- شروع داغ: <2 ثانیه

* دقت موقعیت (خودکار): <2.0 متر CEP

* دقت سرعت (بدون کمک): <0.1 متر بر ثانیه

* حداکثر دقت شتاب (بدون کمک) <0.1m/s²

* دقت زمان بندی (1σ): <30 ثانیه

* حداکثر سرعت به روز رسانی: 5 هرتز

* نرخ Baud (پیش‌فرض): 9600bps

* ژئو حصار: N/A

* تشخیص گیر کردن: N/A

* ضد گیر کردن: N/A

* LNA داخلی

* داده های الکتریکی
- منبع تغذیه: 2.7 ولت تا 3.4 ولت
- ولتاژ ورودی/خروجی: 2.7 ولت تا 3.4 ولت
- مصرف برق (اکتساب): 29 میلی آمپر (GPS+GLONASS)
- مصرف برق (ردیابی): 29 میلی آمپر (GPS + Beidou)
- مصرف برق (حالت پشتیبان / کم مصرف): 8μA

* رابط ها:
- UART
- IIC (NMEA): N/A
- CAN: غیر قابل قبول
- تنظیم مجدد
- نبض زمان

* آنتن
- حفاظت از اتصال کوتاه و تشخیص مدار باز
- نوع آنتن: فعال یا غیرفعال
- قدرت آنتن: خارجی یا داخلی
- گواهینامه ها: N/A

* برنامه های توصیه شده: ردیاب خودرو، ردیاب دارایی، ایمنی، PDA یا PND صنعتی، دوربین دیجیتال و غیره.
