نام تجاری: | Quectel |
شماره مدل: | LC29Y |
مقدار تولیدی: | قابل مذاکره |
قیمت: | قابل مذاکره |
زمان تحویل: | 5-8 روز کاری |
شرایط پرداخت: | L/C، D/A، D/P، T/T، Western Union، MoneyGram |
آنتن داخلی 3G 4G Quectel 5G LC29Y GNSS 10Hz
مشخصات فنی:

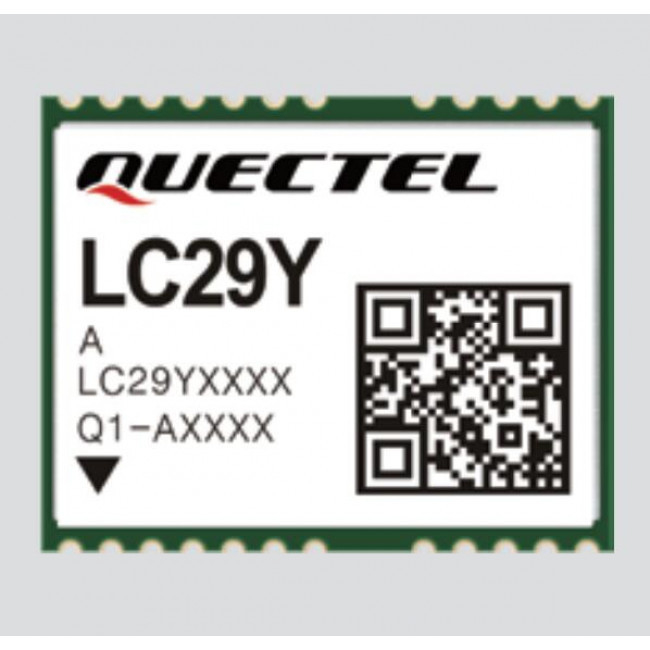

ماژول Quectel LC29Y GNSS
* ابعاد: 16 × 12.2 × 2.4 میلی متر
* وزن: 0.9 گرم
* GNSS: GPS/BeiDou/QZSS/GLONASS
* فاکتور فرم: LCC
* دمای عملیاتی: -40 درجه سانتیگراد تا +85 درجه سانتیگراد
* دمای نگهداری: -40 درجه سانتیگراد ~ 90 + درجه سانتیگراد
* راه حل تراشه: HD8040D
* گیرنده باند L1 (کد C/A) شماره کانال: 96 Track/ 40 Acq
* گیرنده باند L1 (کد C/A) SBAS: WAAS / EGNOS / MSAS / GAGAN
* A-GNSS: پشتیبانی می شود
*حساسیت:
- جذب خودکار: -148dBm
- جذب مجدد: -158dBm
- ردیابی: -160dBm
* TTFF (زمان برای اولین تعمیر)
- شروع سرد: کمتر از 30 ثانیه
- شروع گرم: <25 ثانیه
- شروع داغ: <2 ثانیه
* دقت موقعیت (خودکار): <1 متر CEP (PTD)
* دقت سرعت (بدون کمک): 0.1 متر بر ثانیه
* حداکثر دقت شتاب (بدون کمک) <0.1m/s²
* دقت زمان بندی (1σ):
* حداکثر سرعت به روز رسانی: 10 هرتز
* نرخ Baud (پیشفرض): 115200bps
* ژئو حصار: N/A
* LNA داخلی
* داده های الکتریکی
- منبع تغذیه: 2.0 ولت تا 3.6 ولت
- ولتاژ ورودی/خروجی: 2.0 ولت تا 3.6 ولت
- مصرف برق (اکتساب): 43 میلی آمپر (GPS+Beidou+GLONASS+Galileo+QZSS)
- مصرف برق (ردیابی): 43 میلی آمپر (GPS+Beidou+GLONASS+Galileo+QZSS)
- مصرف برق (حالت پشتیبان / کم مصرف): 13μA
* رابط ها:
- UART
- IIC (NMEA):
- یو اس بی
- تنظیم مجدد
- نبض زمان
* آنتن
- حفاظت از اتصال کوتاه و تشخیص مدار باز: N/A
- نوع آنتن: فعال یا غیرفعال
- قدرت آنتن: خارجی یا داخلی
- گواهینامه ها: CE
* برنامه های توصیه شده: ردیاب خودرو، PDA صنعتی، OBD و غیره
نرخ باند | 115200bps |
حداکثر نرخ به روز رسانی | 10 هرتز |
مدول | ماژول Quectel GNSS |
GNSS | GPS/BeiDou/QZSS/GLONASS |
فاکتور فرم | LCC |
راه حل تراشه | HD8040D |
ابعاد | 16 × 12.2 × 2.4 میلی متر |
دمای عملیاتی | -40 درجه سانتیگراد ~ +85 درجه سانتیگراد |
